用于人类活动识别的深度学习模型

人类活动识别，简称HAR，是一项具有挑战性的时间序列分类任务。

它涉及根据传感器数据预测人的运动，传统上需要深厚的领域专业知识和信号处理方法，以便从原始数据中正确地工程化特征以拟合机器学习模型。

最近，卷积神经网络和循环神经网络等深度学习方法已经展现出强大的能力，甚至通过自动从原始传感器数据中学习特征来取得最先进的结果。

在本帖中，您将了解人类活动识别的问题以及在该问题上取得最先进性能的深度学习方法。

阅读本文后，你将了解：

• 活动识别是根据传感器数据（如智能手机中的加速度计）来预测人运动的问题，通常是在室内进行的。
• 传感器数据流通常被分割成称为窗口的子序列，每个窗口与一个更广泛的活动相关联，这被称为滑动窗口方法。
• 卷积神经网络和长短期记忆网络，或者两者结合，最适合从原始传感器数据中学习特征并预测相关的运动。

开始您的项目，阅读我的新书《时间序列预测深度学习》，其中包含分步教程和所有示例的Python源代码文件。

让我们开始吧。

用于人类活动识别的深度学习模型
照片由 Simon Harrod 拍摄，保留部分权利。

概述

本文分为五个部分，它们是：

1. 人类活动识别
2. 神经网络建模的优势
3. 监督学习数据表示
4. 卷积神经网络模型
5. 循环神经网络模型

人类活动识别

人类活动识别，简称HAR，是一个广泛的研究领域，旨在根据传感器数据识别人的特定运动或动作。

运动通常是室内进行的典型活动，如走路、说话、站立和坐着。它们也可能更专注于特定活动，例如在厨房或工厂车间进行的活动。

传感器数据可以远程记录，例如视频、雷达或其他无线方法。或者，数据可以直接记录在被测对象身上，例如通过携带定制硬件或带有加速度计和陀螺仪的智能手机。

基于传感器的活动识别寻求从大量的低级传感器读数中获得关于人类活动的高级知识

— 《深度学习用于基于传感器的活动识别：综述》，2018年。

历史上，用于活动识别的传感器数据收集起来具有挑战性且成本高昂，需要定制硬件。现在，智能手机和其他用于健身和健康监测的个人跟踪设备价格便宜且随处可见。因此，这些设备上的传感器数据收集成本更低、更普遍，因此是更常研究的通用活动识别问题版本。

问题是给定一个传感器数据快照来预测活动，通常是一个或少数几种传感器类型的数据。通常，这个问题被表述为一元或多元时间序列分类任务。

这是一个具有挑战性的问题，因为没有明显或直接的方法可以将记录的传感器数据与特定的人类活动联系起来，而且每个个体执行活动的方式可能会有显著差异，从而导致记录的传感器数据出现变化。

目的是记录特定个体的传感器数据和相应的活动，从这些数据中拟合模型，并将模型泛化，以对新未见过个体的传感器数据进行活动分类。

神经网络建模的优势

传统上，信号处理领域的传统方法被用来分析和提炼收集到的传感器数据。

这些方法用于特征工程，创建特定领域、特定传感器或特定信号处理的特征以及原始数据的视图。然后，在处理过的数据版本上训练统计和机器学习模型。

这种方法的一个局限性是分析原始数据和工程化拟合模型所需特征的信号处理和领域专业知识。对于每个新数据集或传感器模态，都需要这种专业知识。本质上，它是昂贵的且不可扩展的。

然而，在大多数日常HAR任务中，这些方法可能严重依赖于启发式手工特征提取，而这通常受限于人类领域知识。此外，这些方法只能学习浅层特征，导致在无监督和增量任务中性能下降。由于这些限制，传统[模式识别]方法的分类准确性和模型泛化能力受到限制。

— 《深度学习用于基于传感器的活动识别：综述》，2018年。

理想情况下，可以使用学习方法，直接从原始数据中自动学习做出准确预测所需的特征。这将允许快速廉价地采用新问题、新数据集和新传感器模态。

最近，深度神经网络模型开始兑现其特征学习的承诺，并在人类活动识别方面取得了最先进的结果。它们能够从原始传感器数据中自动学习特征，并优于在手工设计的领域特定特征上拟合的模型。

[...]，深度学习模型通常同时进行特征提取和模型构建。特征可以通过网络自动学习，而不是手动设计。此外，深度神经网络还可以提取深层的高级表示，使其更适合复杂的活动识别任务。

— 《深度学习用于基于传感器的活动识别：综述》，2018年。

有两种主要的神经网络方法适用于时间序列分类，并且已在商品智能手机和健身跟踪设备传感器数据活动识别方面取得了良好的效果。

它们是卷积神经网络模型和循环神经网络模型。

建议使用RNN和LSTM来识别具有自然顺序的短活动，而CNN更擅长推断长期的重复活动。原因是RNN可以利用传感器读数之间的时间顺序关系，而CNN更擅长学习递归模式中包含的深度特征。

— 《深度学习用于基于传感器的活动识别：综述》，2018年。

监督学习数据表示

在我们深入探讨可用于人类活动识别的具体神经网络之前，我们需要讨论数据准备。

适合时间序列分类的这两种类型的神经网络都需要以特定的方式准备数据才能拟合模型。也就是说，以“监督学习”的方式，使模型能够将信号数据与活动类别关联起来。

一种直接的数据准备方法，既用于基于手工特征的经典机器学习方法，也用于神经网络，包括将输入信号数据分割成信号窗口，其中给定窗口可能包含一到几秒的观测数据。这通常称为“滑动窗口”。

人类活动识别旨在从传感器捕获的一组观察结果中推断一个或多个人的动作。通常，这是通过对特征提取采用固定长度的滑动窗口方法来完成的，其中需要固定两个参数：窗口大小和步长。

— 《用于活动识别的动态滑动窗口方法》，2011年

每个窗口也与一个特定的活动相关联。给定的数据窗口可以有多个变量，例如加速度计传感器的x、y和z轴。

让我们用一个例子来具体说明。

我们有10分钟的传感器数据；它可能看起来像

如果数据以8 Hz记录，这意味着一秒钟的时间执行一项活动将有八行数据。

我们可以选择让一个数据窗口代表一秒的数据；这意味着对于8 Hz的传感器，有八行数据。如果我们有x、y和z数据，这意味着我们将有3个变量。因此，一个数据窗口将是一个具有八个时间步长和三个特征的二维数组。

一个窗口代表一个样本。一分钟的数据将代表480个传感器数据点，或60个八个时间步长窗口。总共10分钟的数据将代表4,800个数据点，或600个数据窗口。

用样本或窗口的数量、窗口中的时间步数以及每个时间步观察到的特征的数量来描述我们准备好的传感器数据的形状是很方便的。

我们以8 Hz记录的10分钟加速度计数据的示例将总结为一个三维数组，其维度为

没有最佳窗口大小，这实际上取决于所使用的具体模型、收集的传感器数据的性质以及正在分类的活动。

窗口大小和模型大小之间存在一种权衡。较大的窗口需要较大的模型，训练速度较慢；而较小的窗口需要较小的模型，更容易拟合。

直观地说，减小窗口大小可以更快地进行活动检测，并减少资源和能源需求。相反，通常认为大的数据窗口用于识别复杂的活动

— 《窗口大小对人类活动识别的影响》，2014年。

尽管如此，通常使用一到两秒的传感器数据来分类当前活动的片段。

结果表明，缩短窗口（2秒或更短）可以提供最准确的检测性能。事实上，对于非常短的窗口（0.25-0.5秒），可以获得最精确的识别器，从而能够完美识别大多数活动。与人们通常认为的相反，这项研究表明，较大的窗口大小并不一定会转化为更好的识别性能。

— 《窗口大小对人类活动识别的影响》，2014年。

将传感器数据流分割成窗口存在一种风险，即可能导致窗口错过一个活动到另一个活动的过渡。因此，传统上将数据分割成具有重叠的窗口是很常见的，这样第一个窗口包含前一个窗口最后一半的观察结果，如果重叠50%。

[...]，不正确的长度可能会截断活动实例。在许多情况下，错误出现在活动的开始或结束时，当窗口与一个活动的结束和下一个活动的开始重叠时。在其他情况下，窗口长度可能太短，无法为识别过程提供最佳信息。

— 《用于活动识别的动态滑动窗口方法》，2011年

不清楚特定问题是否需要重叠窗口。

在采用神经网络模型时，使用重叠（例如50%重叠）会将训练数据的大小加倍，这可能有助于建模较小的数据集，但也可能导致模型过拟合训练数据集。

相邻窗口之间的重叠对于某些应用是可以容忍的；但是，这种情况不太常用。

— 《窗口大小对人类活动识别的影响》，2014年。

卷积神经网络模型

卷积神经网络模型，简称CNN，是一种深度神经网络，最初是为图像数据设计的，例如手写识别。

它们在具有挑战性的计算机视觉问题上已被证明非常有效，通过大规模训练，可以完成诸如识别和定位图像中的对象以及自动描述图像内容等任务。

它们是由两种主要类型的元素组成的模型：卷积层和池化层。

卷积层读取输入，例如2D图像或1D信号，使用一个内核一次读取一小段并跨越整个输入字段。每次读取都会将输入投影到filter map上，并代表对输入的内部解释。

池化层获取filter map的投影，并将其提炼为最关键的元素，例如使用信号平均或信号最大化过程。

卷积层和池化层可以深度重复，提供多层输入信号的抽象。

这些网络的输出通常是一个或多个全连接层，它们解释读取的内容，并将此内部表示映射到类值。

有关卷积神经网络的更多信息，请参阅帖子

• 机器学习卷积神经网络速成课程

CNN可以应用于人类活动识别数据。

CNN模型学习将给定的信号数据窗口映射到一个活动，其中模型读取数据窗口，并准备窗口的内部表示。

当应用于HAR这样的时间序列分类时，CNN相对于其他模型有两个优势：局部依赖性和尺度不变性。局部依赖性意味着HAR中附近的信号很可能相关，而尺度不变性指的是不同步长或频率的尺度不变性。

— 《深度学习用于基于传感器的活动识别：综述》，2018年。

第一个使用CNN进行HAR的重要工作是Ming Zeng等人在他们2014年的论文“Co《使用移动传感器进行人类活动识别的卷积神经网络》”中提出的。

在这篇论文中，作者开发了一个简单的CNN模型用于加速度计数据，其中加速度计数据的每个轴被馈送到单独的卷积层、池化层，然后连接起来，再由隐藏的全连接层进行解释。

下面取自该论文的图清楚地显示了模型的拓扑结构。它为CNN如何用于HAR问题和时间序列分类提供了一个很好的模板。

加速度计数据CNN模型示意图
取自“使用移动传感器进行人类活动识别的卷积神经网络”

有许多方法可以用CNN对HAR问题进行建模。

一个有趣的例子是Heeryon Cho和Sang Min Yoon在他们2018年的论文“《基于分而治之的1D CNN人类活动识别及测试数据锐化》”中提出的。

在其中，他们将活动分为涉及运动的“动态”和被测对象静止的“静态”，然后开发了一个CNN模型来区分这两个主要类别。然后，在每个类别中，开发模型来区分该类型的活动，例如动态的“行走”和静态的“坐”。

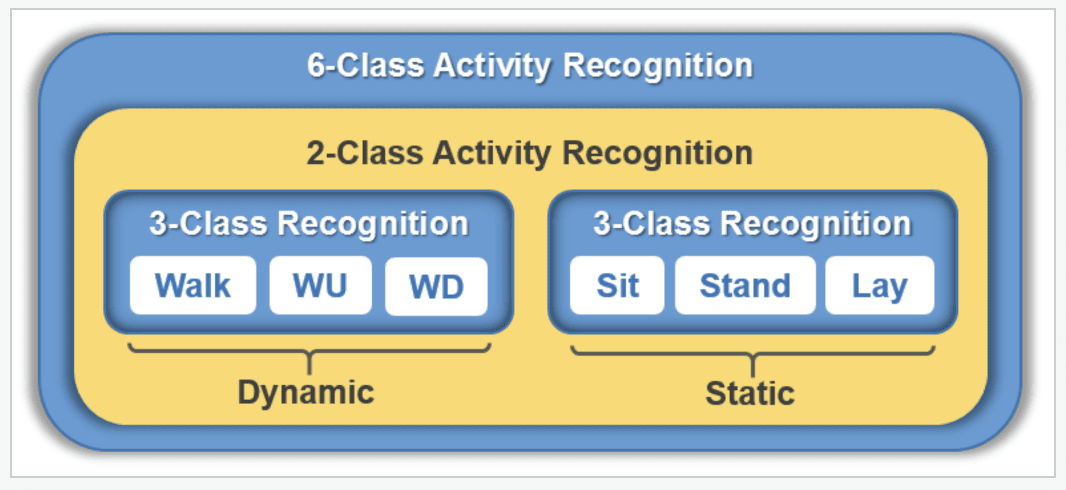

活动分离为动态或静态
取自“基于分而治之的1D CNN人类活动识别及测试数据锐化”

他们称之为两阶段建模方法。

我们没有通过单一的6类分类器直接识别各个活动，而是采用分而治之的方法，构建一个两阶段的活动识别过程，首先使用2类或二元分类器识别抽象活动（即动态和静态活动），然后使用两个3类分类器识别各个活动。

— 《基于分而治之的1D CNN人类活动识别及测试数据锐化》，2018年。

开发了相当大的CNN模型，这使得作者能够声称在具有挑战性的标准人类活动识别数据集上取得了最先进的结果。

Wenchao Jiang和Zhaozheng Yin在他们2015年的论文“《使用可穿戴传感器和深度卷积神经网络进行人类活动识别》”中提出了另一种有趣的方法。

他们没有在信号数据上使用1D CNN，而是将信号数据组合起来创建“图像”，然后将其馈送到2D CNN并作为图像数据处理，其中卷积沿着信号的时间轴和跨越信号变量（特别是加速度计和陀螺仪数据）。

首先，原始信号逐行堆叠成信号图像[....]。在信号图像中，每个信号序列都有可能与其他序列相邻，这使得DCNN能够提取相邻信号之间隐藏的相关性。然后，对信号图像应用2D离散傅里叶变换（DFT），并选择其幅度作为我们的活动图像

— 《使用可穿戴传感器和深度卷积神经网络进行人类活动识别》，2015年。

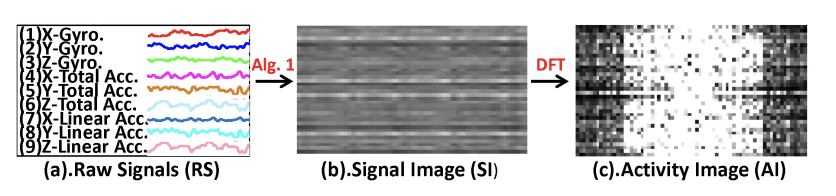

下面是原始传感器数据处理成图像，然后从图像处理成“活动图像”（离散傅里叶变换的结果）的示意图。

原始传感器数据处理成图像
取自“使用可穿戴传感器和深度卷积神经网络进行人类活动识别”

最后，另一篇关于该主题的好论文是Charissa Ann Ronao和Sung-Bae Cho在2016年的论文“《使用深度学习神经网络进行智能手机传感器的人类活动识别》”。

对CNN的使用进行了仔细研究，表明较大的信号数据核尺寸是有用的，并且池化受限。

实验表明，卷积神经网络确实会随着每个附加层的增加而导出相关且更复杂的特征，尽管特征复杂度的差异随着每个附加层的增加而减小。可以利用更宽的时间跨度来挖掘时间局部相关性（1×9 – 1×14），并且显示较低的池化尺寸（1×2 – 1×3）是有益的。

— 《使用深度学习神经网络进行智能手机传感器的人类活动识别》，2016年。

有用的，他们还提供了CNN模型的完整超参数配置，这可能为新的HAR和其他序列分类问题提供一个有用的起点，如下表所示。

CNN模型超参数配置表
取自“使用深度学习神经网络进行智能手机传感器的人类活动识别”。

循环神经网络模型

循环神经网络，简称RNN，是一种神经网络，它被设计用于从序列数据中学习，例如随时间变化的观测序列，或句子中的单词序列。

一种特殊的RNN，称为长短期记忆网络，简称LSTM，可能是使用最广泛的RNN，因为其精心设计克服了在序列数据上训练稳定RNN的一般困难。

在处理手写识别、语言建模和机器翻译等任务时，LSTM已被证明在训练规模化的具有挑战性的序列预测问题上非常有效。

LSTM模型中的一个层由特殊的单元组成，这些单元具有控制输入、输出和循环连接的门，其权重将被学习。每个LSTM单元还具有内部记忆或状态，该状态在读取输入序列时累积，并可被网络用作一种局部变量或存储器寄存器。

有关长短期记忆网络的更多信息，请参阅帖子

• 深度学习循环神经网络速成课程

与可以读取输入序列的CNN一样，LSTM读取一系列输入观测值，并形成其自身的输入序列内部表示。与CNN不同的是，LSTM的训练方式是特别关注在输入序列的时间步长上进行的观测值和预测错误，这被称为随时间反向传播。

有关随时间反向传播的更多信息，请参阅帖子

• 时间反向传播简明介绍

LSTM可以应用于人类活动识别问题。

LSTM学习将每个传感器数据窗口映射到一个活动，其中输入序列中的观测值一次读取一个，其中每个时间步可能包含一个或多个变量（例如并行序列）。

简单的LSTM模型在HAR问题上的应用有限。

一个例子是Abdulmajid Murad和Jae-Young Pyun在他们2017年的论文“《用于人类活动识别的深度循环神经网络》”中提出的。

重要的是，在论文中，他们评论了CNN在需要处理固定大小的传感器数据窗口方面的局限性，而LSTM则没有严格的限制。

然而，卷积核的大小限制了捕获数据样本之间依赖性的范围。因此，典型的模型无法适应广泛的活动识别配置，并且需要固定长度的输入窗口。

— 《用于人类活动识别的深度循环神经网络》，2017年。

他们探索了LSTM的使用，这些LSTM既可以处理数据的前向序列（正常），也可以处理双向序列（双向LSTM）。有趣的是，LSTM为传感器数据子序列的每个输入时间步预测一个活动，然后将这些活动聚合并以预测窗口的活动。

对于预测时间t发生的活动类型，将有一个得分。整个窗口T的预测是通过将各个得分合并为单个预测来获得的

— 《用于人类活动识别的深度循环神经网络》，2017年。

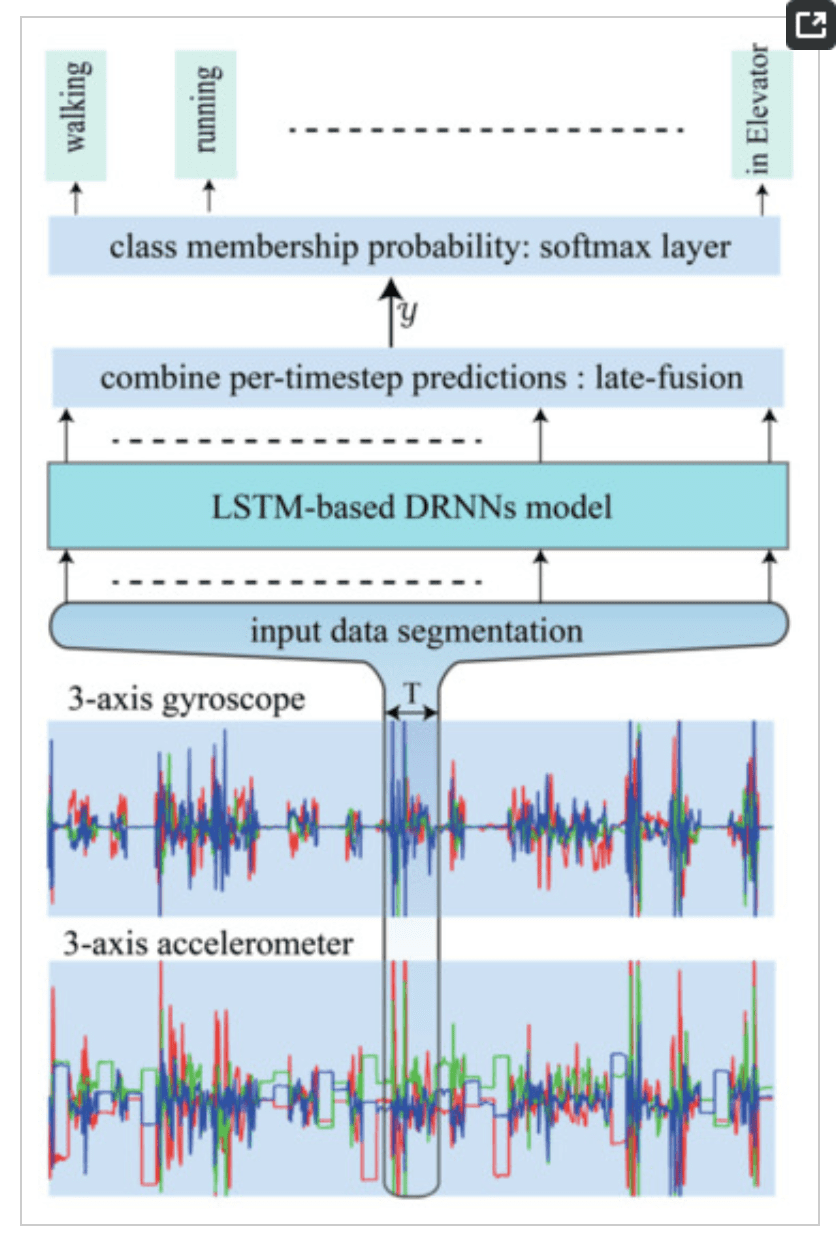

下面取自该论文的图提供了一个LSTM模型后跟全连接层用于解释原始传感器数据内部表示的示意图。

用于活动识别的LSTM RNN示意图
取自“用于人类活动识别的深度循环神经网络”。

在HAR问题上，更常见的是将LSTM与CNN结合使用，形成CNN-LSTM模型或ConvLSTM模型。

这是指使用CNN模型从原始样本数据的子序列中提取特征，然后由LSTM聚合解释CNN输出的特征。

一个例子是Francisco Javier Ordonez和Daniel Roggen在2016年的论文“《用于多模态可穿戴活动识别的深度卷积和LSTM循环神经网络》”。

我们提出了一种新的用于可穿戴活动识别的DNN框架，我们称之为DeepConvLSTM。该架构结合了卷积层和循环层。卷积层充当特征提取器，并提供特征图中输入传感器数据的抽象表示。循环层对特征图激活的时间动态进行建模。

— 《用于多模态可穿戴活动识别的深度卷积和LSTM循环神经网络》，2016年。

使用了一个深度网络架构，包含四个卷积层，没有任何池化层，然后是两个LSTM层，用于在多个时间步长上解释提取的特征。

作者声称，移除池化层是其模型架构的关键部分，因为在卷积层之后使用池化层会干扰卷积层学习对原始传感器数据进行下采样的能力。

在文献中，CNN框架通常连续包含卷积层和池化层，作为减少数据复杂性和引入平移不变特征的措施。尽管如此，这种方法并非严格是架构的一部分，并且在时间序列域 [...] DeepConvLSTM不包含池化操作，因为网络的输入受限于滑动窗口机制 [...]，并且这一事实限制了对数据进行下采样的可能性，因为DeepConvLSTM需要数据序列由循环层进行处理。然而，如果没有滑动窗口的要求，池化机制可能有助于在更深的层中覆盖不同的传感器数据时间尺度。

— 《用于多模态可穿戴活动识别的深度卷积和LSTM循环神经网络》，2016年。

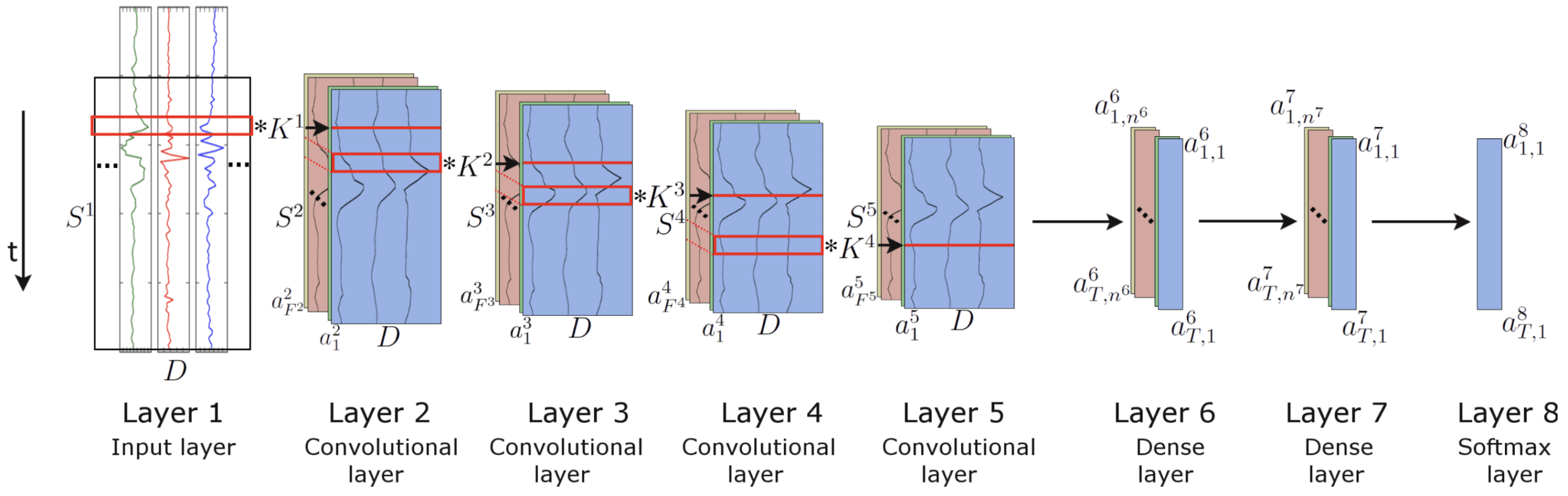

下面取自该论文的图使架构更加清晰。请注意，图像中的第6层和第7层实际上是LSTM层。

用于活动识别的CNN LSTM模型示意图
取自“用于多模态可穿戴活动识别的深度卷积和LSTM循环神经网络”。

进一步阅读

如果您想深入了解，本节提供了更多关于该主题的资源。

通用

• 基于传感器的活动识别深度学习：一项调查, 2018.

滑动窗口

• 《用于活动识别的动态滑动窗口方法》, 2011.
• 《窗口大小对人类活动识别的影响》, 2014.

CNN

• 《使用移动传感器进行人类活动识别的卷积神经网络》, 2014.
• 《基于分而治之的1D CNN人类活动识别及测试数据锐化》, 2018.
• 《使用可穿戴传感器和深度卷积神经网络进行人类活动识别》, 2015.
• 《使用深度学习神经网络进行智能手机传感器的人类活动识别》, 2016.

RNN

• 《用于人类活动识别的深度循环神经网络》, 2017.
• 《用于多模态可穿戴活动识别的深度卷积和LSTM循环神经网络》, 2016.

总结

在本帖中，您了解了人类活动识别的问题以及用于实现该问题最先进性能的深度学习方法。

具体来说，你学到了：

• 活动识别是根据传感器数据（如智能手机中的加速度计）来预测人运动的问题，通常是在室内进行的。
• 传感器数据流通常被分割成称为窗口的子序列，每个窗口与一个更广泛的活动相关联，这被称为滑动窗口方法。
• 卷积神经网络和长短期记忆网络，或者两者结合，最适合从原始传感器数据中学习特征并预测相关的运动。
